Systemy szuflad GTV – Axis

Gdzie seria Axis daje realną przewagę w zabudowie?

Systemy szuflad z tej serii najlepiej sprawdzają się tam, gdzie trzeba wykorzystać każdy milimetr szerokości wewnętrznej. Cienkie ścianki boczne ograniczają stratę miejsca, a pełny wysuw pozwala wygodnie sięgnąć do tylnej części bez przekładania zawartości.

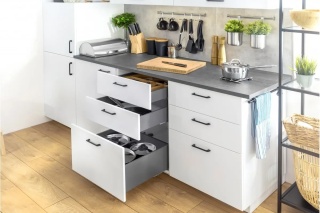

GTV Axis sprawdza się w kuchniach intensywnie użytkowanych, ale równie dobrze w komodach, szafkach gospodarczych i zabudowach pokojowych. W praktyce najczęściej trafia do:

• szuflad na garnki i cięższe wyposażenie kuchenne,
• modułów z wysokim frontem i dużą pojemnością użytkową,
• mebli bezuchwytowych z naciskiem na czystą linię frontów,
• zabudów, w których liczy się estetyka wnętrza szuflady.

W tych realizacjach przewagę serii Axis widać już przy pierwszym montażu i późniejszej regulacji frontów.

Axis i Axis Pro a zwykłe prowadnice meblowe

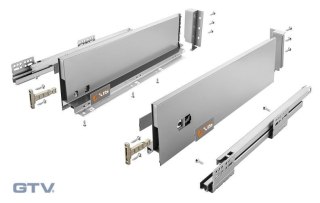

System szuflad GTV Axis przejmuje rolę klasycznej prowadnicy i jednocześnie porządkuje budowę całej szuflady. W zwykłych prowadnicach wykonawca sam składa skrzynkę z boków, a mechanika odpowiada tylko za przesuw. W rozwiązaniu Axis boki są elementem systemu, dlatego łatwiej utrzymać geometrię, uzyskać smukły wygląd i równy układ szczelin wokół frontu.

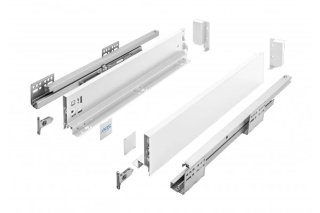

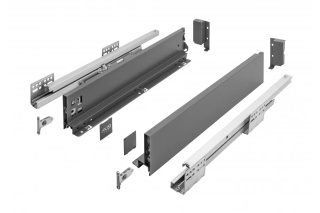

W wariancie AXIS PRO zastosowano boki o szerokości 14 mm. Dzięki temu przestrzeń użytkowa jest większa niż w systemach o masywniejszej konstrukcji. W nowoczesnych kuchniach często wybierane są boki szuflady 14 mm w kolorze antracytu, a przy jasnych korpusach – białe, gdy wnętrze mebla ma być spójne z kolorem płyty.

Który wariant Axis najlepiej pasuje do projektu?

Dobór wariantu warto oprzeć na sposobie otwierania i oczekiwanej widoczności wnętrza. Sam wygląd ma znaczenie, ale w codziennej pracy ważniejsza jest zgodność mechanizmu z frontem, wysokością szuflady i przeznaczeniem modułu.

Linia Axis obejmuje rozwiązania do klasycznych frontów z uchwytem, zabudów z cichym domykaniem oraz bardziej dekoracyjnych realizacji. Różnice najczytelniej widać w sposobie działania i budowie boków.

Cichy domyk, otwieranie po naciśnięciu i wersje ze szkłem

Wariant GTV Axis Pro z cichym domykiem ogranicza uderzenie frontu przy zamykaniu i zachowuje płynność pracy nawet przy częstym użytkowaniu. W meblach bezuchwytowych stosuje się konfiguracje z otwieraniem po naciśnięciu, o ile są zgodne z danym frontem i szerokością szczelin. Taki układ wymaga dokładniejszej regulacji, bo siła wypychania musi być zgrana z wagą frontu.

System szuflad AXIS PRO GLASS wykorzystuje boczne ścianki ze szkła hartowanego, dlatego dobrze sprawdza się w zabudowach, w których wnętrze szuflady ma być widoczne. Nie zmienia to podstawowej zalety systemu, czyli pełnego wysuwu i nowoczesnego, lekkiego wyglądu. W projektach użytkowych najczęściej decyduje jednak nie sam wygląd, lecz to, czy domyk, sposób otwierania i wysokość boków odpowiadają zawartości szuflady.

Taki podział ułatwia dobór systemu już na etapie projektu i rozpiski elementów.

Dopasowanie do korpusu 16 mm i 18 mm zaczyna się od rozpiski

Wersje systemu szuflad GTV AXIS PRO do korpusów 16 mm i 18 mm nie różnią się komfortem pracy, lecz zgodnością wymiarową z meblem. Grubość boku szafki wpływa na szerokość dna, położenie mocowań i finalną linię frontu, dlatego zamiana wariantu bez przeliczenia wymiarów zwykle kończy się korektą na montażu.

Wykonawca zyskuje najwięcej, gdy dobiera system już na etapie rozkroju korpusu i dna. Ten system wymaga precyzji, bo cienkie boki i pełny wysuw ujawniają każdy błąd w równoległości oraz rozstawie prowadnic.

Szerokość, głębokość i obciążenie robocze

Głębokość szuflady należy powiązać z długością prowadnicy i rzeczywistą głębokością korpusu, nie tylko z wymiarem katalogowym szafki. Szerokość trzeba zestawić z wagą frontu, sztywnością dna i planowanym obciążeniem. Nośność szuflad Axis Pro, sięgająca 40 kg, pozwala bezpiecznie projektować szersze szuflady kuchenne, ale przy takim obciążeniu rośnie znaczenie poprawnego osadzenia prowadnic i stabilnego dna.

Wysokie fronty oraz szerokie moduły działają najlepiej, gdy ciężar jest rozłożony równomiernie, a zawartość nie skupia się wyłącznie przy jednym boku. Pełny wysuw pomaga w organizacji wnętrza, bo dostęp do tylnej części jest równie wygodny jak do przedniej. Przy zabudowach z grubszymi bokami mebla różnica między wersją 16 mm a 18 mm jest praktyczna, a nie kosmetyczna.

Montaż i regulacja bez zbędnych poprawek

Systemy szuflad GTV Axis zaprojektowano z myślą o sprawnym montażu, ale wymagają zachowania kolejności prac. Najwięcej czasu traci się nie na samym składaniu, lecz na poprawkach po źle dobranej szerokości dna, nierówno zamocowanych prowadnicach albo zbyt ciasnej szczelinie frontu.

Montaż staje się przewidywalny, gdy każdy etap jest powiązany z konfiguracją systemu, grubością korpusu i sposobem otwierania. Wariant z domykiem i wariant bezuchwytowy reguluje się podobnie, lecz różnią się tolerancje pracy frontu.

Sekwencja prac przy montażu i regulacji

Przy seryjnej produkcji dobrze sprawdza się stała sekwencja czynności:

1. zweryfikować grubość korpusu 16 mm lub 18 mm oraz dobrać długość prowadnicy do głębokości szafki,
2. rozpisać szerokość dna i tylnej ścianki zgodnie z wybranym wariantem Axis,
3. zamocować prowadnice równolegle, na jednej wysokości i bez skręcenia osi,
4. złożyć korpus szuflady, osadzić front i wykonać regulację szczelin,
5. sprawdzić pracę pełnego wysuwu, cichego domyku albo mechanizmu otwierania po naciśnięciu pod obciążeniem.

Żywotność na poziomie 60 000 cykli ma znaczenie tylko wtedy, gdy szuflada pracuje w osi i nie jest punktowo dociążona. System ten zapewnia wtedy płynność działania, stabilność frontu i przewidywalną eksploatację w kuchniach oraz meblach pokojowych.

FAQ

1. Kiedy wybrać Axis Pro Glass zamiast Axis Pro lub standardowego Axis?

Axis Pro Glass — gdy chcesz eksponować zawartość (boki ze szkła). Axis Pro z domykiem lepszy do intensywnego użytkowania, a standardowy Axis sprawdza się w zwykłych szufladach.

2. Czy Axis Pro pasuje do korpusów 16 i 18 mm bez zmian wymiarów?

Można, ale trzeba przeliczyć szerokość dna i pozycje mocowań. Bez korekt montaż zwykle wymaga poprawek — najlepiej dobierać system już przy rozkroju korpusu.

3. Jaka jest nośność Axis i jakie wymagania montażowe?

Nośność do 40 kg. Przy projektowaniu zapewnij poprawne osadzenie prowadnic, stabilne dno i równomierne rozłożenie ciężaru, by uniknąć usterek.
